金屬纏繞墊片
|
|
所屬分類： 半金屬墊片編 號： 3120002829規 格：詳細規格面議 型 號：詳細型號面議 產品價格： 面議 |
 |
 |
 |
| 基本型金屬纏繞墊片 |
帶外環金屬纏繞墊片 |
帶內外環金屬纏繞墊片 |
| |
|
|
 |
 |
 |
| 異型金屬纏繞墊片 |

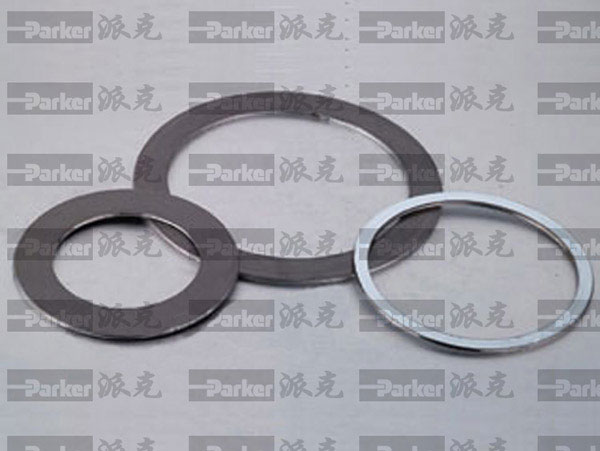

金屬纏繞墊片 |
帶內環金屬纏繞墊片 |
 |
|
|

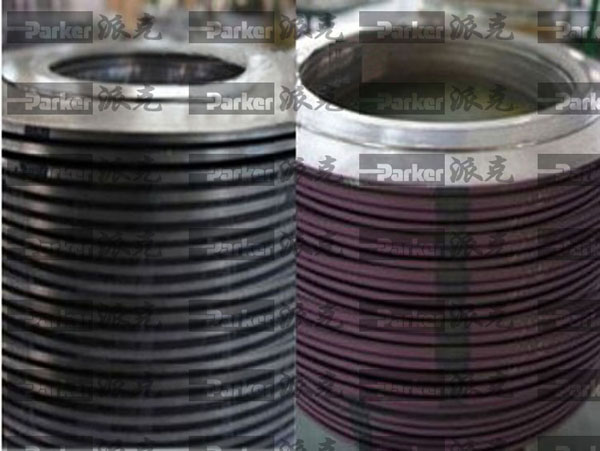

| 特殊材質纏繞墊片 |
|
|

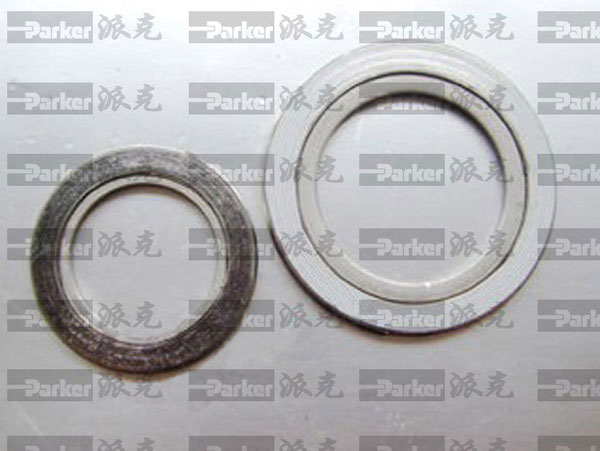

基本型金屬纏繞墊片
通常采用優質SUS304、SUS316（“V”形或“W”形)等不銹鋼纏繞帶與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定，基本型金屬纏繞墊片不帶內外環 一般用在中低壓的榫槽面和平面或凹凸面的法蘭中
性能特點：
纏繞式墊片壓縮性能，回彈性能良好，具有多道密封和一定的自緊功能，對于法蘭壓緊面的表面缺陷不太敏感，不粘結法蘭密封表面，可部分消除壓力.溫度變化和機械振動的影響；能在高溫.低溫.高真空.沖擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。
使用設備:石油、化工、冶金、電力、船舶、燃?xì)狻⒑四堋⒑教臁⒓徔棥⑨t(yī)藥、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處靜密封部位 。 |
| 纏繞墊片結構形式及代號和使用法蘭類別： |
基本型式
|
代號 |
適用的法蘭密封面 |
厚度 |
| V型基本體/環 |
W型基本體/環 |
| 基本型 |
A或R型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2;4.5 |
4.8;5.5;7.5 |
| 帶內環型 |
B或RIR型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2/2
4.5/3 |
4.8/3.0
5.5/4.0
7.5/5.0 |
| 帶定位環型 |
C或CG型 |
平面或凸面 |
| 帶內環及定位環型 |
D或CGI型 |
平面或凸面 | |
材料:
1.基本型纏繞金屬帶
A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值 HV≤200
2. 基本型纏繞非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力如下表： |
| 纏繞墊片各種非金屬材料主要技術參數： |
| 材料 |
標識代號 |
溫度 ℃ |
最大工作壓力 |
適用介質 |
壓縮率% |
回彈率% |
應力松馳率% |
| 膨脹石墨 |
F.G.
|
-220--550 |
250 BAR |
腐蝕性介質 |
18--30 |
≥17 |
≤18 |
| 特制石棉帶 |
ASB
|
-150--450 |
100 BAR
|
般氣密性 |
18--30 |
≥19 |
≤28 |
| 聚四氟乙烯 |
PTFE |
-200-- 250 |
100 BAR |
腐蝕性介質 |
18--30 |
≥15 |
≤13 |
| 無石棉材料 |
NAF
|
-100--350 |
100 BAR |
一般氣密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA
|
-150--800 |
100 BAR |
特高溫 |
18--30 |
≥19 |
|
| 陶 瓷 |
CER
|
-200--1090 |
100 BAR |
超高溫 |
18--40 |
≥19 |
|
下表用于對內環及纏繞金屬帶的材質選擇：
材料名稱
|
縮寫標記 |
硬度(HB) |
溫度(°C) |
| SUS 304 |
304 |
130~180 |
-195~+550 |
| SUS 316L |
316L |
130~180 |
-100~+550 |
| SUS 321 |
321 |
130~190 |
-195~+760 |
| HASTELLOR-B2 |
HASTB |
215
|
-185~+1090 |
| INCONEL-600 |
INC600 |
150 |
-100~+1090 |
| MONEL-400 |
MON |
150
|
-130~+820 |
| 鈦 |
T2 |
215
|
-195~+1090 |
金屬纏繞墊片基本體厚度公差：
項目
|
厚度 |
公差 |
| 墊片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 環厚度 |
3.0 |
±0.25 |
下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
|
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
內環內徑
墊片內徑 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
±1.3 |
| >1600 |
>60" |
|
±1.6 |
| 墊片外徑 |
<=600 |
<=24" |
<=24" |
±0.9 |
| >600 and <=16000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
| 1600 |
>60" |
|
±2.2 |
| 外環外徑 |
|
|
>=1/2" and <=60" |
±0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600" |
>34" and <=60 |
|
0-2.2 |
金屬石墨纏繞墊片主要性能參數：
纏繞墊片系數
|
m=2.5-4 |
| 纏繞墊片使用壓力 |
≤25MPa |
| 纏繞墊片使用溫度 |
-196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 |
y=68MPa | |
帶內環金屬纏繞墊片
內環一般采用和纏繞鋼帶相同材料符合管道介質耐腐蝕要求通常優于管道或法蘭的材料， 根據標準要求先將金屬纏繞帶固定在內環上然后用金屬纏繞帶與石墨、石棉、聚四氟乙烯、無石棉等非金屬纏繞帶不斷相互交替重迭螺旋纏繞而成，在末端用點焊方式將金屬帶固定。內環又叫加強環以避免纏繞墊片的散圈。
性能特點：帶內環金屬纏繞墊片利用內環的控制使墊片得到最大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。般用在中低壓的榫槽面和平面或凹凸面的法蘭中
使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。 |
| 纏繞墊片結構形式及代號和使用法蘭類別： |
基本型式
|
代號 |
適用的法蘭密封面 |
厚度 |
| V型基本體/環 |
W型基本體/環 |
| 基本型 |
A或R型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2;4.5 |
4.8;5.5;7.5 |
| 帶內環型 |
B或RIR型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2/2
4.5/3 |
4.8/3.0
5.5/4.0
7.5/5.0 |
| 帶外環型 |
C或CG型 |
平面或凸面 |
| 帶內環及外環型 |
D或CGI型 |
平面或凸面 | |
材料:
1.帶內環金屬纏繞墊片金屬帶
A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值 HV≤200
2. 帶內環金屬纏繞墊片非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力
|
| 纏繞墊片各種非金屬材料主要技術參數： |
| 材料 |
標識代號 |
溫度 ℃ |
最大工作壓力 |
適用介質 |
壓縮率% |
回彈率% |
應力松馳率% |
| 膨脹石墨 |
F.G.
|
-220--550 |
250 BAR |
腐蝕性介質 |
18--30 |
≥17 |
≤18 |
| 特制石棉帶 |
ASB
|
-150--450 |
100 BAR
|
般氣密性 |
18--30 |
≥19 |
≤28 |
| 聚四氟乙烯 |
PTFE |
-200-- 250 |
100 BAR |
腐蝕性介質 |
18--30 |
≥15 |
≤13 |
| 無石棉材料 |
NAF
|
-100--350 |
100 BAR |
一般氣密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA
|
-150--800 |
100 BAR |
特高溫 |
18--30 |
≥19 |
|
| 陶 瓷 |
CER
|
-200--1090 |
100 BAR |
超高溫 |
18--40 |
≥19 |
|
下表用于對內環及纏繞金屬的材質選擇：
材料名稱
|
縮寫標記 |
硬度(HB) |
溫度(°C) |
| SUS 304 |
304 |
130~180 |
-195~+550 |
| SUS 316L |
316L |
130~180 |
-100~+550 |
| SUS 321 |
321 |
130~190 |
-195~+760 |
| HASTELLOR-B2 |
HASTB |
215
|
-185~+1090 |
| INCONEL-600 |
INC600 |
150 |
-100~+1090 |
| MONEL-400 |
MON |
150
|
-130~+820 |
| 鈦 |
TI |
215
|
-195~+1090 |
纏繞墊片基本體厚度公差：
項目
|
厚度 |
公差 |
| 墊片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 環厚度 |
3.0 |
±0.25 |
下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
|
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
內環內徑
墊片內徑 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
±1.3 |
| >1600 |
>60" |
|
±1.6 |
| 墊片外徑 |
<=600 |
<=24" |
<=24" |
±0.9 |
| >600 and <=16000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
| 1600 |
>60" |
|
±2.2 |
| 外環外徑 |
|
|
>=1/2" and <=60" |
±0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600" |
>34" and <=60 |
|
0-2.2 |
常用金屬石墨纏繞墊片主要性能參數：
纏繞墊片系數
|
m=2.5-4 |
| 纏繞墊片使用壓力 |
≤25MPa |
| 纏繞墊片使用溫度 |
-196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 |
y=68MPa | |

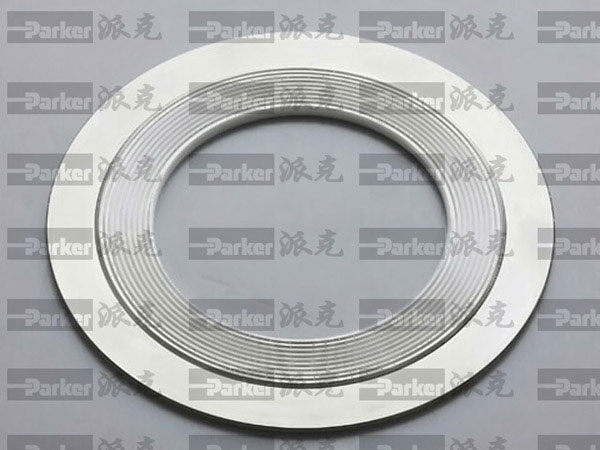

帶外環金屬纏繞墊片
在基本型金屬纏繞墊片的外面加套一個金屬外環用于法蘭和墊片之間的對位和控制墊片壓緊力，外環又叫對中環，國外一般采用鍍鋅或噴塑的碳鋼材料或采用管道或法蘭相同材料
性能特點：由于外環的存在容易對中，因而拆裝便捷，并利用外環來控制其最大壓緊度，帶外環纏繞墊片壓縮性能，回彈性能良好，具有多道密封和一定的自緊功能，對于法蘭壓緊面的表面缺陷不太敏感，不粘結法蘭密封表面，可部分消除壓力.溫度變化和機械振動的影響；能在高溫.低溫.高真空.沖擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。帶外環金屬纏繞墊片一般用于中低壓的平面和凸面法蘭中。
使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。 |
| 纏繞墊片結構形式及代號和使用法蘭類別： |
基本型式
|
代號 |
適用的法蘭密封面 |
厚度 |
| V型基本體/環 |
W型基本體/環 |
| 基本型 |
A或R型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2;4.5 |
4.8;5.5;7.5 |
| 帶內環型 |
B或RIR型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2/2
4.5/3 |
4.8/3.0
5.5/4.0
7.5/5.0 |
| 帶定位環型 |
C或CG型 |
平面或凸面 |
| 帶內環及定位環型 |
D或CGI型 |
平面或凸面 | |
材料:
1. 帶外環金屬纏繞墊片金屬帶
A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值 HV≤200
2. 帶外環金屬纏繞墊片非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力
|
| 纏繞墊片各種非金屬材料主要技術參數： |
| 材料 |
標識代號 |
溫度 ℃ |
最大工作壓力 |
適用介質 |
壓縮率% |
回彈率% |
應力松馳率% |
| 膨脹石墨 |
F.G.
|
-220--550 |
250 BAR |
腐蝕性介質 |
18--30 |
≥17 |
≤18 |
| 特制石棉帶 |
ASB
|
-150--450 |
100 BAR
|
般氣密性 |
18--30 |
≥19 |
≤28 |
| 聚四氟乙烯 |
PTFE |
-200-- 200 |
100 BAR |
腐蝕性介質 |
18--30 |
≥15 |
≤13 |
| 無石棉材料 |
NA
|
-100--350 |
100 BAR |
一般氣密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA
|
-150--800 |
100 BAR |
特高溫 |
18--30 |
≥19 |
|
| 陶 瓷 |
CER
|
-200--1090 |
100 BAR |
超高溫 |
18--40 |
≥19 |
|
下表用于對常用外環及纏繞金屬的材質選擇：
材料名稱
|
縮寫標記 |
硬度(HB) |
溫度(°C) |
| 碳鋼（Carbon steel) |
CS |
120 |
-40~+540 |
| SUS 304 |
304 |
130~180 |
-195~+550 |
| SUS 316L |
316L |
130~180 |
-100~+550 |
| SUS 321 |
321 |
130~190 |
-195~+760 |
| HASTELLOR-B2 |
HASTB |
215
|
-185~+1090 |
| INCONEL-600 |
INC600 |
150 |
-100~+1090 |
| MONEL-400 |
MON |
150
|
-130~+820 |
| 鈦 |
TI |
215
|
-195~+1090 |
※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理
纏繞墊片基本體厚度公差：
項目
|
厚度 |
公差 |
| 墊片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 環厚度 |
3.0 |
±0.25 |
下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
|
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
內環內徑
墊片內徑 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
±1.3 |
| >1600 |
>60" |
|
±1.6 |
| 墊片外徑 |
<=600 |
<=24" |
<=24" |
±0.9 |
| >600 and <=16000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
| 1600 |
>60" |
|
±2.2 |
| 外環外徑 |
|
|
>=1/2" and <=60" |
±0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600" |
>34" and <=60 |
|
0-2.2 |
常用金屬石墨纏繞墊片主要性能參數：
纏繞墊片系數
|
m=2.5-4 |
| 纏繞墊片使用壓力 |
≤25MPa |
| 纏繞墊片使用溫度 |
-196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 |
y=68MPa | |

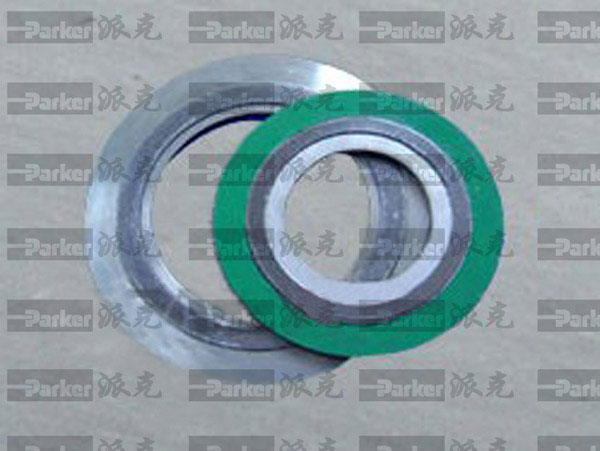

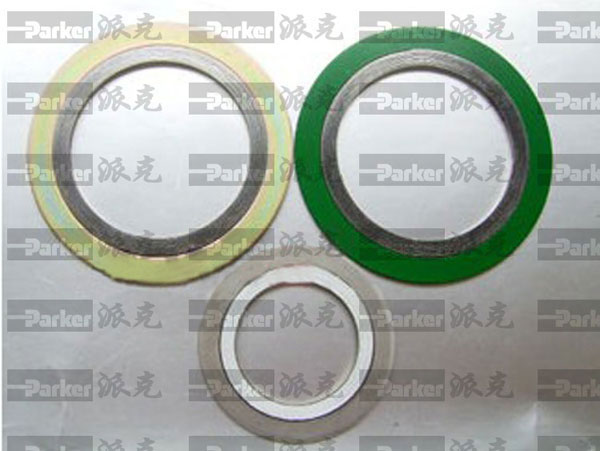

帶內外環金屬纏繞墊片
目前應用最廣泛的一種密封墊片，為半金屬密封墊片中回彈性最佳的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。為加強主體和準確定位采用金屬內加強環和外定位環形式，利用內外環來控制其最大壓緊度起到加強的作用并避免基本體的散圈，由于外環的存在使得墊片安裝起來更加方便,一般用于中低壓的平面和凸面法蘭中
帶內外環纏繞墊片性能特點：能耐高溫、高壓和適應超低溫或真空下的條件使用，對墊片接觸的法蘭密封面的表面精度要求不高,拆裝便捷
纏繞墊使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。 |
| 纏繞墊片結構形式及代號和使用法蘭類別： |
基本型式
|
代號 |
適用的法蘭密封面 |
厚度 |
| V型基本體/環 |
W型基本體/環 |
| 基本型 |
A或R型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2;4.5 |
4.8;5.5;7.5 |
| 帶內環型 |
B或RIR型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2/2
4.5/3 |
4.8/3.0
5.5/4.0
7.5/5.0 |
| 帶外環型 |
C或CG型 |
平面或凸面 |
| 帶內環及外環型 |
D或CGI型 |
平面或凸面 | |
材料:
1. 帶內外環纏繞墊金屬帶
A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值 HV≤200
2.帶內外環纏繞墊非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力
|
| 內外環纏繞墊片各種非金屬材料主要技術參數： |
| 材料 |
標識代號 |
溫度 ℃ |
最大工作壓力 |
適用介質 |
壓縮率% |
回彈率% |
應力松馳率% |
| 膨脹石墨 |
F.G.
|
-220--550 |
250 BAR |
腐蝕性介質 |
18--30 |
≥17 |
≤18 |
| 特制石棉帶 |
ASB
|
-150--450 |
100 BAR
|
般氣密性 |
18--30 |
≥19 |
≤28 |
| 聚四氟乙烯 |
PTFE |
-200-- 200 |
100 BAR |
腐蝕性介質 |
18--30 |
≥15 |
≤13 |
| 無石棉材料 |
NA
|
-100--350 |
100 BAR |
一般氣密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA
|
-150--800 |
100 BAR |
特高溫 |
18--30 |
≥19 |
|
| 陶 瓷 |
CER
|
-200--1090 |
100 BAR |
超高溫 |
18--40 |
≥19 |
|
下表用于對常用內外環及纏繞金屬的材質選擇：
材料名稱
|
縮寫標記 |
硬度(HB) |
溫度(°C) |
| 碳鋼（Carbon steel) |
CS |
120 |
-40~+540 |
| SUS 304 |
304 |
130~180 |
-195~+550 |
| SUS 316L |
316L |
130~180 |
-100~+550 |
| SUS 321 |
321 |
130~190 |
-195~+760 |
| HASTELLOR-B2 |
HASTB |
215
|
-185~+1090 |
| INCONEL-600 |
INC600 |
150 |
-100~+1090 |
| MONEL-400 |
MON |
150
|
-130~+820 |
| 鈦 |
TI |
215
|
-195~+1090 |
※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理
金屬纏繞墊片基本體厚度公差：
項目
|
厚度 |
公差 |
| 墊片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 環厚度 |
3.0 |
±0.25 |
下表是帶內外環金屬纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
|
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
內環內徑
墊片內徑 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
±1.3 |
| >1600 |
>60" |
|
±1.6 |
| 墊片外徑 |
<=600 |
<=24" |
<=24" |
±0.9 |
| >600 and <=16000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
| 1600 |
>60" |
|
±2.2 |
| 外環外徑 |
|
|
>=1/2" and <=60" |
±0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600" |
>34" and <=60 |
|
0-2.2 |
常用金屬石墨纏繞墊片主要性能參數：
纏繞墊片系數
|
m=2.5-4 |
| 纏繞墊片使用壓力 |
≤25MPa |
| 纏繞墊片使用溫度 |
-196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 |
y=68MPa | |
特殊材質纏繞墊片
采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料作為纏繞鋼帶和內外環和高純核級石墨、膨脹聚四氟乙烯、無石棉等非金屬材料纏繞而成的纏繞墊片，用于各類耐高底溫，內強腐蝕，強輻射等特殊工況條件下的法蘭密封。
性能特點：能在各種超高溫.低溫循環交變，強腐蝕和強輻射各種極端苛刻條件下保持其優良的密封性能。
使用設備:石油、化工、冶金、核電、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。 |
| 纏繞墊片結構形式及代號和使用法蘭類別： |
基本型式
|
代號 |
適用的法蘭密封面 |
厚度 |
| V型基本體/環 |
W型基本體/環 |
| 基本型 |
A或R型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2;4.5 |
4.8;5.5;7.5 |
| 帶內環型 |
B或RIR型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2/2
4.5/3 |
4.8/3.0
5.5/4.0
7.5/5.0 |
| 帶定位環型 |
C或CG型 |
平面或凸面 |
| 帶內環及定位環型 |
D或CGI型 |
平面或凸面 | |
特殊材料:
1. 特殊材質纏繞墊片金屬帶：采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料。
A. 采用厚度為0.15mm~0.25mm的,321,HASTELLOR-B2,TI等特種鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
2.特殊材質纏繞墊片非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力
|
| 纏繞墊片各種非金屬材料主要技術參數： |
| 材料 |
標識代號 |
溫度 ℃ |
最大工作壓力 |
適用介質 |
壓縮率% |
回彈率% |
應力松馳率% |
| 膨脹石墨 |
F.G.
|
-220--550 |
420 BAR |
腐蝕性介質 |
18--30 |
≥17 |
≤18 |
| 特制石棉帶 |
ASB
|
-150--450 |
150 BAR
|
般氣密性 |
18--30 |
≥19 |
≤28 |
| 聚四氟乙烯 |
PTFE |
-200-- 200 |
150 BAR |
腐蝕性介質 |
18--30 |
≥15 |
≤13 |
| 無石棉材料 |
NA
|
-100--350 |
150 BAR |
一般氣密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA
|
-150--800 |
150 BAR |
特高溫 |
18--30 |
≥19 |
|
| 陶 瓷 |
CER
|
-200--1090 |
150 BAR |
超高溫 |
18--40 |
≥19 |
|
下表用于對常用內外環及金屬纏繞鋼帶的材質選擇：
材料名稱
|
縮寫標記 |
硬度(HB) |
極限溫度(°C) |
| 碳鋼（Carbon steel) |
CRS |
120 |
-40~+540 |
| 304不銹鋼 |
304 |
130~180 |
-195~+760 |
| 304L不銹鋼 |
304L |
130~180 |
-195~+760 |
| 316L不銹鋼 |
316L |
130~180 |
-100~+760 |
| 317L不銹鋼 |
317L |
|
-100~+760 |
| 321不銹鋼 |
321 |
130~190 |
-195~+760 |
| 347不銹鋼 |
321 |
|
-185~+760 |
| 20CB-3(ALLOY 20) |
A-20 |
|
-185~+1090 |
| HASTELLOY-B2 |
HAST B |
215
|
-185~+1090 |
| HASTELLOY-C276 |
HAST C |
|
-185~+1090 |
| INCOLOY-800 |
IN 800 |
|
-100~+870 |
| INCOLOY-825 |
IN 825 |
|
-100~+870 |
| INCONEL-600 |
INC 600 |
150 |
-100~+1090 |
| INCONEL-625 |
INC 625 |
|
-100~+1090 |
| INCONEL-X750 |
INX |
|
-100~+1090 |
| MONEL-400 |
MON |
150
|
-130~+820 |
| NICKEL-200(鎳） |
NI |
|
-195~+760 |
| TITANIUM(鈦) |
TI |
215
|
-195~+1090 |
※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理
※根據工況選用不同特殊材料為基體的纏繞墊溫度，壓力和內腐蝕性等隨材料而不同。
※采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等纏繞鋼帶時，內環材料一般選用相等于或好于選用的纏繞鋼帶材料。
纏繞墊片基本體厚度公差：
項目
|
厚度 |
公差 |
| 墊片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 環厚度 |
3.0 |
±0.25 |
下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
|
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
內環內徑
墊片內徑 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
±1.3 |
| >1600 |
>60" |
|
±1.6 |
| 墊片外徑 |
<=600 |
<=24" |
<=24" |
±0.9 |
| >600 and <=16000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
| 1600 |
>60" |
|
±2.2 |
| 外環外徑 |
|
|
>=1/2" and <=60" |
±0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600" |
>34" and <=60 |
|
0-2.2 |
常用金屬石墨纏繞墊片主要性能參數：
纏繞墊片系數
|
m=2.5-4 |
| 纏繞墊片使用壓力 |
≤25MPa |
| 纏繞墊片使用溫度 |
-196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 |
y=68MPa | | 添加時間：2013-12-23 瀏覽次數：35
|
剪板機廠家
oo
一二三区精品福利视频_精品日韩欧美在线_亚洲第一福利视频在线_中文字幕亚洲区_久艹在线视频_国产在线导航_国产日韩精品电影_日韩国产在线观看一区_精品三区视频_av免费在线播放
国产在线播放一区二区|
国产三级精品网站|
一区二区三区免费看视频|
91精品999|
91精品国产综合久久精品|
国产黄色网页|
国产黄色在线播放|
欧美亚洲另类制服自拍|
91久久精品网|
精品欧美日韩精品|
精品午夜av|
精品日韩av一区二区|
国产黄色在线播放|
国产69精品久久久久孕妇国产69久久
|
日韩视频一区二区在线观看|
久久99久久久久久久噜噜|
中文字幕亚洲区|
日韩欧美中文字幕精品|
国产激情在线视频|
视频一区二区不卡|
aaa欧美日韩|
亚洲制服丝袜一区|
欧美日韩国产91|
日本精品二区|
www.eeuss影院|
欧美日韩性视频一区二区三区|
亚洲国产综合久久|
日本国产在线视频|
最近中文字幕第一页|
99久久婷婷|
欧美日韩中文字幕在线视频|
99在线国产|
一区二区日韩视频|
亚洲欧洲一区二区天堂久久|
中文字幕国产亚洲|
国产偷久久久精品专区|
伊人亚洲视频|
亚洲第一福利视频在线|
亚洲视频中文字幕|
久久精品黄色片|
亚洲一区资源|
91精品国产综合久久精品|
青青久在线视频免费观看|
а√天堂8资源中文在线|
色综合婷婷久久|
国产小视频在线|
亚洲精品中文字幕乱码三区|
亚洲 国产 欧美 日韩|
一区免费视频|
日韩中文字幕观看|
亚洲最新免费视频|
日韩欧美一二三四区|
国产成人精品av久久|
日韩精品一页|
久草视频观看|
精品激情国产视频|
五月天久久比比资源色|
√新版天堂资源在线资源|
久久蜜桃一区二区|
免费视频久久|
国产一卡2卡3卡4卡网站免费|
一区二区中文字幕在线|
亚洲第一中文字幕|
香蕉精品久久|
亚洲女同中文字幕|
欧美日中文字幕|
国产中文在线视频|
日韩欧美中文|
国内国产区免费视频|
亚洲 欧美 中文字幕|
国产乱国产乱300精品|
久久精品电影|
999视频精品|
亚洲成av人片一区二区密柚|
亚洲羞羞网站|
成人久久久久|
国产一区在线不卡|
91精品国产综合久久香蕉的特点|
欧美日韩国产首页|
欧美亚洲国产免费|
国产丝袜在线播放|
日韩亚洲国产欧美|
中文字幕在线精品|
91精品综合久久|
中文字幕五月天|
中文字幕国产视频|
精品国产乱码久久久久久蜜臀|
日韩视频中文|
亚洲美女视频一区|
国产绿帽一区二区三区|
日韩在线不卡一区|
99色在线视频|
中文字幕亚洲视频|
日韩欧美综合视频|
在线视频你懂得一区|
欧美一卡2卡3卡4卡|
国产在线播放一区二区|
亚洲免费婷婷|
国产视频97|
久久精品电影|
亚洲a一级视频|
亚洲男人在线|
日韩视频在线免费看|
一区免费在线|
日本亚洲欧美|
欧美久久一二三四区|
av影视在线看|
日韩中文字幕亚洲|
精品视频久久|
久久蜜桃精品|
久草视频观看|
日韩欧美亚洲国产|
中文字幕视频一区二区三区久|
国产中文在线视频|
av中文在线播放|
亚洲电影中文字幕在线观看|
国产免费电影网站入口|
狠狠色噜噜狠狠狠狠97|
日韩欧美国产成人一区二区|
亚洲最新永久观看在线|
亚洲高清视频一区|
日韩在线视频观看|
日韩一二三四区|
欧美成人一区二区|
日韩视频一区二区在线观看|
最近中文字幕在线中文视频|
日韩精品在线免费看|
亚洲一区中文字幕在线观看|
欧美日韩国产一区中文午夜|
美女在线视频一区|
日韩精品在线观看网站|
91久久久久|
日本a口亚洲|
精品九九久久|
亚洲人线精品午夜|
九一久久久久久|
日韩精品在线视频|
91精品在线免费观看|
www.xxxx精品|
亚洲免费精品视频|
黄色一区二区视频|
国产一级免费看|
在线免费视频一区二区|
欧美日韩国产不卡|
国产最顶级的黄色片在线免费观看|
日韩欧美视频一区二区三区四区|
91精品国产综合久久福利|
中文网丁香综合网|
日韩三级视频在线|
中文精品电影|
欧美日韩国产在线|
亚洲三级中文字幕|
国产欧美三级|
91精品在线国产|
影音先锋一区二区资源站|
国产日韩免费|
欧美高清一级片在线|
99精品视频99|
www.91香蕉视频|
韩国av一区二区|
久精品在线观看|
91精品国产综合久久精品|
国产成免费视频|
一区在线播放视频|
日韩专区视频网站|
日韩在线观看视频一区|
久久久精品免费免费|
国产视频97|
欧美国产日韩在线播放|
国产在线日韩精品|
国产激情三区|
国产欧亚日韩视频|
国产一区在线精品|
视频一区日韩|
国产一级粉嫩xxxx|
亚洲欧美久久234|
一级特黄大欧美久久久|
伊人精品视频|
在线视频1区2区|
久久久精品福利|
欧美色视频一区二区三区在线观看|
国产乱国产乱300精品|
久久精品电影|
国产欧美三级|
日韩va亚洲va欧洲va国产|
欧美三级一区二区三区|
欧美色欧美亚洲高清在线视频|
日韩在线观看一区|
最近中文字幕第一页|
精品国产欧美成人夜夜嗨|
91麻豆精品国产91久久久使用方法
|
午夜高潮免费视频|
欧美人妻一区二区三区|
国产福利久久|
国产欧美日韩最新|
av免费在线不卡|
中文 欧美 日韩|
久久香蕉av|
精品久久九九|
日韩欧美一级精品久久|
欧美日韩日本视频|
日韩在线观看精品|
精品一性一色一乱农村|
欧美特黄一区|
91精品久久久久久久91蜜桃|
国产欧美中文字幕|
国产成人va亚洲电影|
69堂精品视频在线播放|
一区二区高清在线|
国产69精品久久app免费版|
国产一区久久|
午夜影院在线观看欧美|
va中文字幕|
一区二区三区中文字幕在线观看|
中文字幕精品在线播放|
国产欧美日韩精品综合|
日韩精品视频在线观看网址|
91精品婷婷国产综合久久竹菊
|
国产婷婷在线观看|
一区二区国产在线|
日韩在线中文视频|
欧美天堂一区二区|
国产日产一区二区|
不卡视频一区二区|
免费视频久久|
久久中文免费视频|
国产欧美日韩在线看|
中文字幕在线观看欧美|
天天综合日日夜夜精品|
尤物在线精品|
国产视频97|
伊人中文字幕在线观看|
欧美日韩国产综合视频在线观看|
日韩在线二区|
日韩三级视频在线播放|
亚洲一区视频在线观看视频|
日韩a一区二区|
一区二区不卡视频|
91精品国产综合久久蜜臀
|
欧美自拍一区|
日韩视频精品在线观看|
91精品国产91久久久久久久久
|
国产小视频免费在线网址|
欧美日韩国产综合久久|
日韩精品在线免费观看|
久久久精品网|
99pao成人国产永久免费视频|
国产三级精品网站|
日韩中文字幕在线视频观看|
欧美日韩国产免费观看|
亚洲三级国产|
精品国产乱码久久久久久蜜臀
|
中文字幕亚洲国产|
国产一区在线观看视频|
日韩免费电影网站|
999视频精品|
91精品国产自产观看在线
|
国产亚洲污的网站|
日韩一级二级三级|
日本黄色一区二区三区|
精品亚洲成a人片在线观看|
99国内精品|
91精品国产综合久久福利|
日韩 欧美 亚洲|
蜜臀久久精品|
欧美日韩综合在线|
中文字幕在线国产|
国产 日韩 欧美 综合 一区|
亚洲va中文字幕|
精品一区二区在线观看视频|
天天在线视频色|
一区二区三区精品在线|
国产欧美日韩在线播放|
中文字幕4区|
色偷偷一区二区三区|
国产日韩在线视频|
精品在线网站观看|
欧美日韩在线观看成人|
日本精品在线播放|
91精品国产综合久久香蕉最新版|
日本熟女一区二区|
国产亚洲视频中文字幕视频|
日本黄色一区二区三区|
精品全国在线一区二区|
欧美日韩中文字幕综合视频|
亚洲国产欧美日韩在线|
中文字幕最新精品|
91日韩欧美|
日韩一级免费视频|
亚洲一区在线观看免费|
天天在线视频色|
日韩中文字幕视频在线观看|
日本国产一区|
国产免费电影网站入口|
欧美中文字幕在线视频|
亚洲欧洲日产国码av系列天堂|
国产性一级片|
91精品视频国产|
亚洲一区在线观看免费|
日韩国产在线观看一区|
亚洲国产综合久久|
国产不卡在线观看视频|
精品中文字幕视频|
日韩精品―中文字幕|
欧美日韩国产大片|
91精品网站|
日韩国产高清一区|
91精品在线国产|
中文字幕99|
狠狠色综合色区|
久久99精品久久久久子伦|
91精品久久久久久久久|
亚洲a级在线播放观看|
亚洲成av人片在线|
欧美日韩夫妻久久|
91精品在线国产|
日韩国产亚洲欧美|
亚洲视频色图|
日韩欧美国产高清|
国产伦精品免费视频|
av免费在线不卡|
亚洲第一视频|
亚洲黄在线观看|
欧美日韩中文国产|
a√免费观看在线网址www|
中文字幕国产在线|
国产亚洲欧美色|
国产在线观看黄色|
日本亚洲欧美天堂免费|
亚洲国产一区自拍|
欧美日韩精品高清|
91精品国产综合久久久蜜臀粉嫩|
亚洲精品中文字幕乱码三区不卡|
亚洲综合日韩欧美|
国产农村妇女精品一二区|
亚洲精品欧美二区三区中文字幕
|
一区精品在线播放|
人成免费在线视频|
欧美不卡123|
人成在线免费视频|
91精品国产入口|
国产福利在线看|
亚洲一区在线观看免费|
日韩国产亚洲欧美|
亚洲视频在线观看三级|
国产黄色小视频|
国产精品一区二区三区免费观看|
黄污视频在线看|
亚洲免费观看在线观看|
欧美乱大交xxxxx另类|
色猫猫国产区一区二在线视频
|
日韩中文字幕网|
国精品产品一区|
中文字幕 乱码 中文乱码91|
欧美大片在线观看一区
|
香蕉av一区|
中文字幕 乱码 中文乱码91|
国产一区在线观看视频|
欧美va亚洲va日韩∨a综合色|
欧美在线视频二区|
婷婷中文字幕一区三区|
欧美一级久久|
亚洲福利精品|
第一页在线观看|
欧洲精品二区|
亚洲女同中文字幕|
中文字幕在线观看亚洲|
日韩视频不卡中文|
日韩精品视频在线看|
午夜一区二区视频|
国产中文在线|
日本精品专区|
欧美sm一区|
国产亚洲一级|
日韩欧美一级二级三级久久久|
亚洲欧洲日韩精品在线|
中文精品视频|
色综合婷婷久久|
中文字幕一区不卡|
中文字幕在线观看亚洲|
最近中文字幕日韩精品|
欧美三级中文字幕在线观看|
国产成人精品999|
欧美日韩亚洲第一|
午夜国产视频|
国产日韩1区|
亚洲乱码一区av黑人高潮|
中文字幕日韩欧美在线视频|
中文字幕五月欧美|
国产99对白在线播放|
日韩欧美看国产|
国产欧美久久久精品影院|
91精品久久久久久久久|
日本亚洲欧美|
中文精品在线|
日韩在线视频免费观看高清中文|
亚洲综合在线中文字幕|
亚洲一二三不卡|
国产网站欧美日韩免费精品在线观看|
欧美日韩综合色|
密封產品
上一個：
