法蘭密封及泄漏密封處理方法
    影響法蘭密封的因素是多方面的。主要有：螺栓預緊力;密封面型式;墊片性能;法蘭剛度;操作條件。

    幾十年來，美國國家標準學會設計的ANSI法蘭已經為石油和天然氣工業提供了一種適用的密封技術，而且卓有成效。但由于石油天然氣工業的需求已經發生變化，ANSI法蘭的缺陷不斷暴露出來。成本效益原則、環境保護以及最佳的健康和安全保證是21世紀的作業者和承包商所面對的三大課題，因此，人們開始考慮新的法蘭密封方法。
　　ANSI法蘭的密封原理極其簡單：螺栓的兩個密封面相互擠壓法蘭墊片并形成密封。但這同時也導致密封的破壞。為了保持密封，就得維持巨大的螺栓作用力。為此，螺栓就要做得更大。而更大的螺栓就要匹配更大的螺母，這就意味著需要直徑更大的螺栓為上緊螺母創造條件。殊不知，螺栓的直徑越大，適用的法蘭就會變得彎曲，唯一的辦法就是增大法蘭部分的壁厚。整個裝置將需要極大的尺寸和重量，這在近海環境下便成了一個特殊問題，因為在這種情況下重量始終是人們必須引起關注的主要問題。而且，從根本上來說，ANSI法蘭是一種無效的密封，它需要把50%的螺栓負荷用于擠壓墊片，而用于保持壓力的負荷只剩50%。
　　然而，ANSI法蘭的主要設計缺點是它不能保證無泄漏。這就是其設計上的不足：連接是動態的，而且諸如熱膨脹和起伏不定的周期載荷都會造成法蘭面之間的移動，影響法蘭的功能，從而使法蘭的完整性受損，最終導致泄漏。
　　由Vector公司最新開發的新型法蘭克服了ANSI法蘭的缺點。緊湊的法蘭具有各方面的優點：標準法蘭不僅節省了空間、減輕了重量，更重要的是確保接頭部位不會發生泄漏。緊湊法蘭尺寸之所以減小，是由于減小了密封件的直徑，這將會減小密封面的截面。其次，法蘭墊片已被密封環所代替，以確保密封面對密封面的匹配。這樣一來，為了壓緊密封面僅需要很小的壓力。隨著所需壓力的降低，螺栓的尺寸和所需數量都可相應減小。最終設計出了一種體積小且重量輕(比傳統的ANSI法蘭的重量減輕70%～80%)的新產品。
　　法蘭泄漏密封處理方法

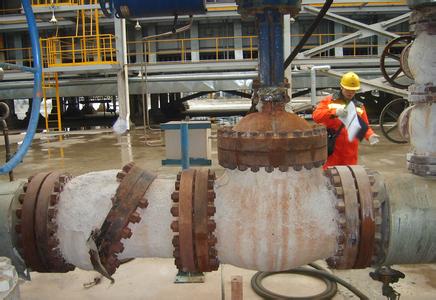

　　一、泄漏部位及狀況DN150閥體兩側連接法蘭螺栓泄漏，由于法蘭連接間隙極小，不可能通過間隙注入密封劑消除泄漏。泄漏介質為蒸汽，泄漏系統溫度400～500℃，系統壓力4MPA。
　　二、密封施工方法根據泄漏部位現場勘測，為實現有限封堵，采用固定夾具法包容泄漏點形成密封腔，注入密封劑，從而消除泄漏。
　　1、夾具設計
　　(1)夾具結構形式確定
　　①包容泄漏點，建立閥體法蘭與管道法蘭連接短節法蘭間的密封腔。為防止因憋壓使閥體與法蘭間隙潛在泄漏處出現再泄漏，在夾具與閥體法蘭外緣吻合處設環形腔注膠。
　　②異徑法蘭注劑過程中，夾具易向小徑法蘭側發生位移，故采用齒形接觸卡緊的限位措施。
　　2、密封劑選擇及用量估算
　　(1)密封劑選擇根據泄漏系統溫度和泄漏部位特點，采用TXY-18#A型密封劑。該密封劑耐溫、耐介質和注射工藝性能優異，易于建立均勻致密的密封結構，且密封可保持長期穩定。
　　(2)用量估算單側泄漏點需用密封劑4.5KG。
　　3、施工操作
　　(1)夾具安裝，由于齒形接觸，齒尖內徑尺寸較小，安裝時需要周圈敲擊夾具外壁發生齒端變形，卡緊限位。
　　(2)注劑操作完成夾具和閥體及法蘭環形腔注入密封腔后，再進行中間腔注劑，注劑過程要均衡施壓，并注意補注壓緊，防止應力松弛。
　　(3)密封劑固化后，經過效果觀察，進行局部補注壓緊，防止應力松弛，再封閉注劑孔。
